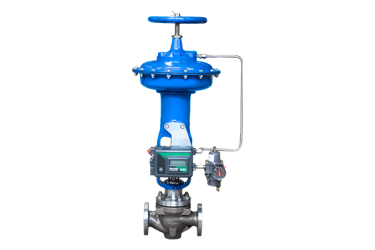

BC204型高压笼式调节阀是一种球形阀体， 单座， 带导向筒，直行程的调节阀， 提供向下推关闭的阀芯动作。BC204型高压笼式调节阀专门设计用千高压场合， 使用金属底座和阀笼导向， 结构坚固稳定。 流量通道的设计符合流体动力学原理， 流线型轮廓设计使其具有高流通能力。 特殊的阀内件设计和硬化处理使其在高温下仍具有优异的密封性能， 各种降噪和抗气蚀阀笼满足了不同的气体和液体的严酷工况， 井精确可靠地进行调节或开关控制。

BC204型笼式调节阀广泛地应用千石油，天然气， 能源， 电力， 钢铁， 炼油和其它工业中的许多高压场合。

公称通径: 1. 5X 1''~ 20"

压力范围： ANSI 900, 1500, 2500

温度范围： -198 °C ~ 593 °C

流量特性： 等百分比，线性， 快开

关闭等级： IV~ V

联接形式： 法兰， 焊接

专业级的高压设计——

BC204型高压笼式调节阀专门设计用于高压场合，具有900磅， 1500磅和2500磅三种标准的设计压力等级。 当端部连接采用对焊形式时 ， 可以提供ANSI中间标准压力等级， 并可用于更高的压力／温度场合。

V级密封时的高温性能——

使用多道石墨密封环， 在593 。C (1100 。F）的高温下实现V级密封；金属密封则采用C-seal阀芯密封环 ， BC204D和BC204T型调节阀可保证在593 。C (1100 。F）的高温下的V级密封。

平衡式阀芯结构——

BC204D和BC204T型调节阀采用平衡式结构的阀芯，设计标准化，可以配用小型，低成本的执行机构，并减少库存备货量。

增强的内件使用寿命——

改进型的阀笼采用打孔的标准设计， 具有强度和更好的抗振性能；坚固耐用的导向筒提供了卓越的阀芯稳定性， 降低了振动和机械喋声；所有阀笼，阀芯， 阀笼导向和其它阀内件都采用硬化处理 ， 具有更高的耐磨性能。

降躁和抗气蚀设计——

独特设计的降噪阀笼可有效降低气体介质工况里的空气动力噪音，抗气蚀阀笼则可以有效地降低或消除液体应用中的空化和气蚀 ， 延长阀门使用寿命 ， 减少维修费用。广泛应用于压力降和温度范围要求宽广的各种场合。

酸性介质工况能力——

防腐应用按照美国腐蚀工程师协会NACE标准设计 ， 结构材料和阀内件均可满足MR 0175 /ISO 15156和NACE MR0103 标准的要求， 可用于酸性液体和气体的工况。

可靠的填料密封——

填料系统采用PTFE，石墨或双重填料材料及动态加载设计 ，提供了可靠且性能优异的阀杆密封技术 ，减少了填料的维护。

多种上阀盖形式可选——

上阀盖形式有常规型，加长Ⅰ型 ， 加长Ⅱ型 ，适用于不同的过程温度和要求。

不同的阀笼／阀芯型式提供多种流量特性——

快开特性

线性

等百分比特性

更大的流通能力一一

流量通道为优化的流线型设计， 具有比常规直行程调节阀 高30%～40%的流通能力。

小流量的阀芯设计——

多个缩口直径可选， 适用于不同的流量要求， 同时多种限流阀芯在高压、 低流速场合具有出色的可调性， 从而使阀门可在全行程内进行必要的控制 ， 并防止阀座附近出现节流。

节约维修费用一一

不同形式的阀内件可快速简单地进行互换 ， 单独的阀座环和阀笼设计方便了零件的拆卸和维修， 球形结构减少了内件的不均匀磨损。 现场拆卸阑内件零部件时， 只需取下阀帽即可， 阀体可以保留在营线上进行检查和维护。

广泛的应用工况——

多种阀内件材料组合满足不用应用对阀芯 ， 阀笼， 阀座环等的特殊要求 ， 应用灵活。 阀笼包括标准阀笼 ， 降噪阀笼抗气蚀阀笼 ， 符合NACE要求的阀笼等多种选择， 几乎可以应用于所有工况。

拥有长期密封等级的PEEK抗压环和PTFE密封环——

BC204T型调节阀配套使用PEEK抗压环和PTFE弹簧预载密封环， 当PTFE密封环在高温高压下被挤出时，PEEK抗压环可以膨胀填补阀芯和阀笼之间的空隙。 阀门在非氧化工况下温度使用上限为316 。C (600 。F） ， 在氧化工况下温度使用上限为260 。C (500 。F）。

20英寸BC204D型大口径控制阀——

20英寸阀笼和阀芯可以对高压和大流量应用提供精确控 制。 每个阀笼的通道部经过研磨以符合流动特性，锥形阀芯，减少了流体紊流， 有助于确保阀芯的稳定和定位的精确能可靠地应用于在能源工业的高温高压工况。
