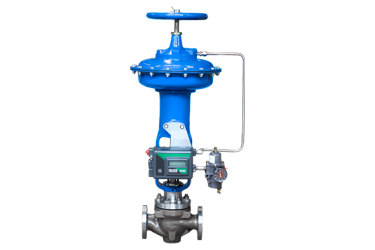

BC202笼式调节阀

BC202型笼式调节阀是-种球形阀体,单座,带阀笼导向,直行程的调节阀,提供向下推关闭的阑芯动作。它采用平衡式阀芯 , 金属-PTFE结合式阀座可满足严格的密封要求, 当对使用温度高更高要求时,可使用SILEN-E阀笼和 金属结合式阀座。标准阀内件可快速更换,独特设计的各种形式的降噪和抗气蚀阀笼可有效降低气体介质工况里的空气动力噪音及液体介质工况的气蚀的损害 , 广泛应用于压力降和温度范围要求宽广的各种工艺过程, 可靠地进行多种液体或气体的调节或开关控制。

BC202型笼式调节阀广泛地应用于石油,天然气,化工,电力,钢铁等行业。

公称通径: 1~8

压力范围:ANSI 150 ~ ANSI 600

温度范围: -198 °C ~316℃

流量特性:等百分比,线性,快开

关闭等级:IV - VI

联接形式:法兰,焊接,螺纹


平衡式阀芯结构一一

平衡式结构的阀芯, 设计标准化,可以配用小型,低成本的执行机构,并减少库存备货量。

不同大小流量的控制

多种限流阑内件可选,满足了从限流到全通径的不同过程流量的要求。

节约维修费用一一

不同形式的阀内件可快速简单地进行互换,现场拆卸阀内件零部件时 , 阀体可以保留在营线上进行检查和维护。

广泛的应用工况一一

多种阀内件材料组合满足不用应用对阀芯,阀杆,阀座环,阀笼等的特殊要求,应用灵活。不锈钢阀内件经过标准的硬化处理 ,增加了耐磨性。

拥有长久密封等级的PTFE阀座一一

标准阀座结构的受控能力可以保护金属阀盘底座和阀盘定位器之间的PTFE阀盘。通过支撑环或弹簧维持优秀的密封性能,阀芯密封环压在阀笼上。在非氧化工况中,使用的温度极限可达316 ℃(600℉);氧化工况中,温度极限可达260℃ (500℉)。

不同的阀笼/阀芯型式提供多种流量特性一一

快开特性 线性 等百分比特性

更大的流通能力一一

流量通道为优化的流线型设计, 具有比常规直行程调节阀更大的流通能力。

高压下保持平稳控制一一

坚固耐用的导向阀笼提供了卓越的阀芯稳定性,降低了振动和机械噪声。

降躁和抗气蚀设计一一

独特设计的降躁阀笼可有效降低气体介质工况里的空气动力蝶音, 广泛应用于压力降和温度范围要求宽广的各种场合抗空蚀设计的阀笼SILEN-El (标准行程)和SILEN-E2 (长行程)可有效降低液体应用中的空化和气蚀,可配装到1~8的所有尺寸阀门中,延长了阀门寿命并减少维修费用。

酸性介质工况能力一一

防腐应用搜照美国腐蚀工程师协会NACE标准设计,结构材料和阀内件均可满足MR-0175 /ISO 15156 和NACE MR0103标准的要求,可用于酸性液体和气体的工况。

可靠地填料密封一一

填料系统采用PTFE,石墨或双重填料材料及动态加载设计,提供了可靠且性能优异的阀杆密封技术, 减少了填料的维护。

多种上阀盖形式可选一一

上阀盖形式有常规型,加长Ⅰ型,加长Ⅱ型和波纹管型,适用于不同的过程温度和对密封系统的要求。
