在焦化装置的应用

延迟焦化装置采取两塔间隔24小时交替除焦，采用除焦水作为除焦介质除焦，气动高压球阀用于除焦水的截断或接通，属于截断阀，工况条件是常温高压，高压一般在20-45MPa之间。产品性能要求可靠，操作简单，气动和手动操作均能灵活转动。

概述

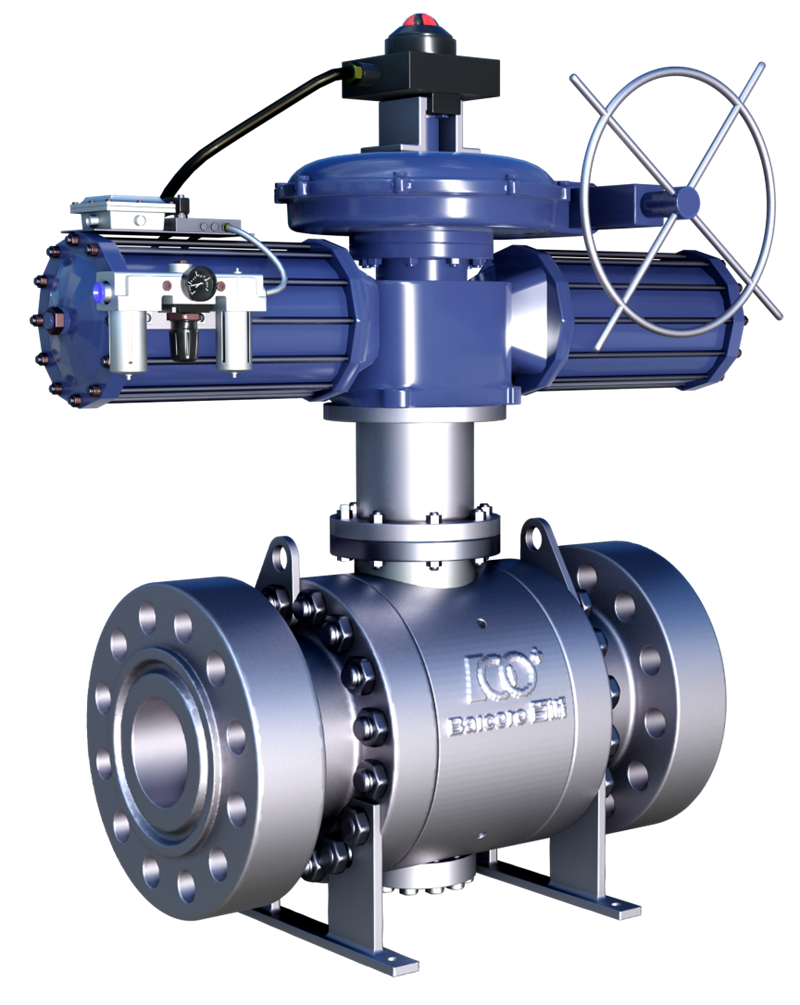

SQ47系列高压双向双阻断球阀是由气动执行机构和球阀组成。带有气动执行机构的球阀可大大减少人员的操作，可就地操作也可以实现远程操作。阀门可以配相应的仪表件：阀门定位器、电磁阀、减压阀、行程限位开关等。也可按照用户要求，配备电动执行机构。

球阀采用软密封，广泛应用于炼油、石油、化工、热电、钢铁、采矿等行业的使用工况。

特性

● 阀门为全通径气动球阀，流通能力好。

● 具有双截断功能，每一侧都能承受全压差，不受介质流向限制，可实现双向密封。

● 阀门密封面为软密封，密封性能好，工作压力高。

● 球体与阀座密封面摩擦小，操作扭矩小，动作可靠，使用寿命长。

● 可实现快速启闭。快速启闭阀门时，操作无冲击，可全压差启闭。

● 阀门设置有起吊部件及阀门支座，使安装和运行更安全。

● 球阀结构为锻钢分体三件式球阀，球体为锻造实芯固定球，球体表面除硬质合金层外还金星路镀硬铬处理，使球体具备较高的耐腐蚀和耐冲蚀性能。

● 阀座的安装部位复合304不锈钢耐蚀层，确保阀座与ASME A105材质基体的阀体之间密封不受腐蚀侵害，延长阀门使用寿命。

● 阀门抗硫腐蚀，抗焦粉磨损性能好。

● 气动执行机构的过载能力强、启动转矩大、转动惯性小。

● 具备手动、气动切换机构，可分别进行手动、气动操作。可就地操作，亦可实现远程阀门操作。

采用标准

1、阀门设计制造标准：API 6D / ASME B16.34

2、结构长度标准：API - 6D / ASME B16.10

3、法兰标准：ASME B16.5

4、阀门试验标准：API 598
