在延迟焦化装置的应用

在炼油厂延迟焦化装置水力除焦系统中，除焦控制阀安装在高压水泵出口的高压水上水管上，代替手动操作除焦时泵出口电动阀、焦炭塔顶高压水上水管电动阀和回水管电动阀，对高压水的流向进行控制，实现水力除焦的程序控制，可实现回水管不上焦炭塔，从除焦控制阀回流水出口直接回流高位水罐。用小流量低压力的高压水对上水管进行预充满，然后用高压全流量进行除焦，避免水锤现象的产生，在高压水循环时高压水泵处于最小流量状态，减少了高压水泵电机的耗电量。

概述

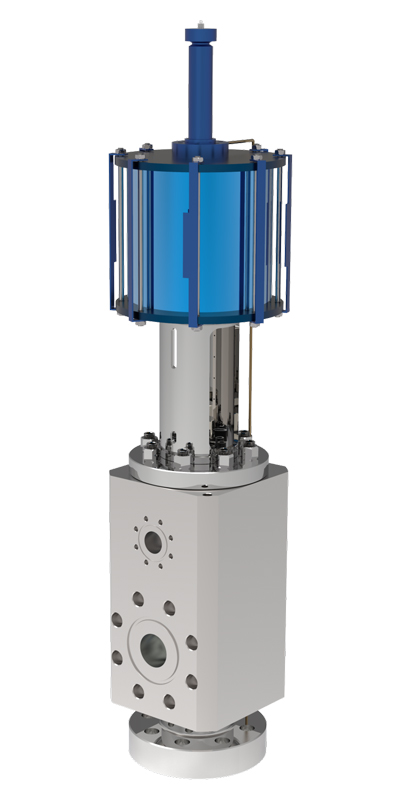

除焦控制阀，它就是将高压水泵出来的高压水引至旁通管道，再返回水槽，同时通过泵提供了再循环流，从而带走热量。我公司生产的除焦控制阀具有以下特性：

a.当以旁流方式工作时，除焦控制阀能够有效的截止高压水流入除焦设备 (风动水龙头以下设备) ，并将其引回至水槽，从而带走已积累的热量，以保护水泵不致过热；

b.在除焦工作开始时，高压水在达到全流量之前由于除焦控制阀的节流作用，允许有一时间的延迟，即叫做预充过程，这个过程使高压水的流量逐渐加大进而消除了泵和管道内的水锤作用。

设计标准

1、阀门设计制造标准：API  623

2、结构长度标准：ASME  B16.10

3、法兰标准：ASME  B16.5

4、阀门试验标准：API  598

5、阀门密封泄漏量标准：API  598
